4鍵觸摸檢測IC - 電容式觸摸芯片CT8224C

Mouse over image to zoom

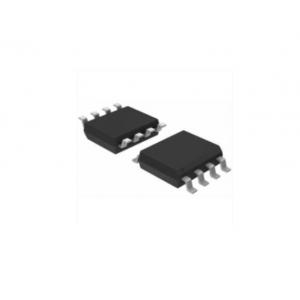

產品型號：: 電容式觸摸芯片CT8224C

PDF：

訂貨數量：

產品介紹

CT8224C是一款使用電容式感應原理設計的觸摸IC，此款IC內建穩壓電路給觸摸感測器使用，穩定的感應方式可以應用到各種不同電子類產品.面板介質可以是絕源的材料，專為取代傳統的機械結構開關或普通按鍵而設計，提供4個觸摸輸入端口及4個直接輸出端口。

一、電容式觸摸芯片 - CT8224C的特性：

工作電壓 2.4V~5.5V
可以由外部 Option 選擇是否啟用內部穩壓電路功能，經由 REGEN 端口選擇
可以由外部 Option 選擇是否啟用內部低壓重置電路功能，經由 LVREN 端口選擇。8224C 默認關閉 LVR工作電流
-@VDD=3V 無負載時：低功耗模式下典型值 4.5uA 快速模式下典型值 22uA
-@VDD=3V 工作電壓：在快速模式下 KEY 較快響應時間為 60ms，低功耗模式下為 160ms
各 KEY 靈敏度可以由外部電容進行調節(1~50pF)
提供 LPMB 端口選擇快速模式或低功耗模式
提供直接輸出模式，觸發模式，開漏輸出，CMOS 高電平有效或低電平有效輸出，經由TOG /OD/AHLB 端口選擇
提供 SM 端口選擇多鍵或單鍵輸出模式
提供 MOT1，MOT0 端口選擇有效鍵最長輸出時間：120 秒/64 秒/16 秒
上電后約有 0.5 秒的系統穩定時間，在此期間內不要觸摸 Touch PAD，且觸摸功能無效
有自動校準功能，上電後 8 秒內系統重新校準周期約為 1 秒.若 8 秒內有按鍵被觸摸或超過 8 秒無按鍵被觸摸，系統重新校準周期由 1 秒切換為 4 秒
